Compression set: cos’è e perché incide sulla durata delle guarnizioni
Una guarnizione elastomerica può apparire dimensionalmente corretta, essere realizzata nel materiale previsto e garantire una tenuta efficace nelle prime fasi di esercizio. Questo, però, non significa necessariamente che manterrà la stessa prestazione nel tempo.
Quando una guarnizione rimane compressa all’interno della propria sede per periodi
prolungati, il materiale può perdere progressivamente parte della capacità di recuperare la forma iniziale. È il fenomeno comunemente definito compression set, uno dei parametri più importanti per valutare il comportamento nel tempo di elastomeri e componenti di tenuta.
Il problema diventa particolarmente rilevante quando alla compressione si aggiungono temperatura, fluidi, cicli operativi e lunghi periodi di esercizio. In queste condizioni, una guarnizione apparentemente integra può non essere più in grado di esercitare una pressione di contatto sufficiente sulle superfici da sigillare.
Che cos’è il compression set
Il compression set indica la deformazione permanente residua di un materiale elastomerico dopo essere stato mantenuto compresso per un determinato periodo e successivamente liberato dal carico.
Gli elastomeri vengono utilizzati nelle guarnizioni proprio perché sono in grado di deformarsi sotto compressione e, entro determinati limiti, recuperare la propria geometria quando la sollecitazione viene rimossa.
Il recupero, tuttavia, non è sempre completo.
Durante un periodo prolungato di compressione possono verificarsi modificazioni fisiche e, soprattutto aumentando temperatura e tempo di esposizione, anche modificazioni chimiche che riducono la capacità del materiale di ritornare alle dimensioni iniziali. La norma ISO 815-1 utilizza proprio questo principio per determinare le caratteristiche di compression set delle gomme vulcanizzate o termoplastiche sottoposte a deformazione costante.
Un materiale con compression set basso conserva una maggiore capacità di recupero elastico nelle specifiche condizioni di prova. Un valore elevato indica invece una maggiore deformazione permanente.
Questo parametro non deve però essere interpretato isolatamente: tempo, temperatura, deformazione applicata, geometria del provino, mescola e ambiente di prova incidono direttamente sul risultato.

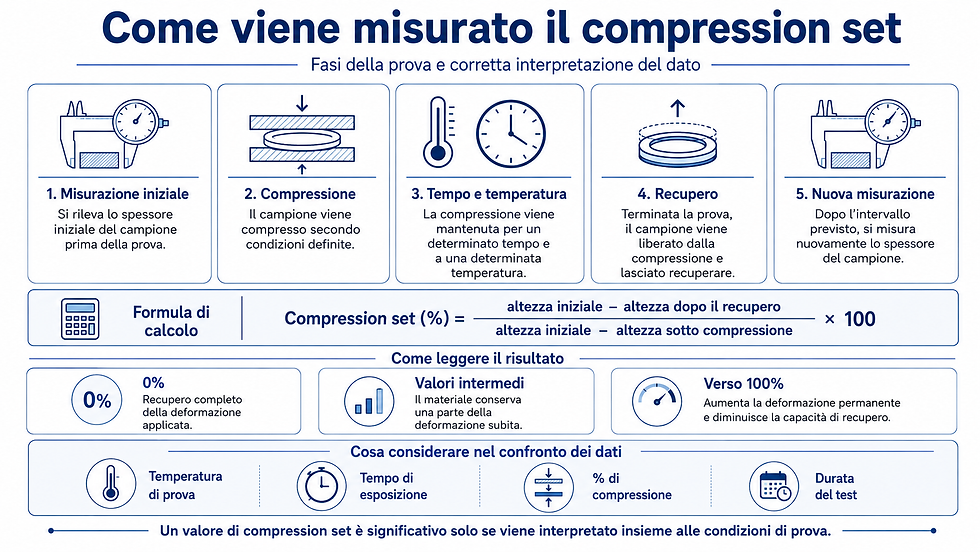

Come viene misurato il compression set
Il principio della prova consiste nel misurare inizialmente lo spessore del campione, comprimerlo secondo condizioni definite e mantenerlo in questa situazione per un determinato tempo e a una determinata temperatura.
Terminata la prova, il materiale viene liberato dalla compressione e, secondo il metodo previsto, viene misurato nuovamente dopo un intervallo di recupero.
Il compression set viene quindi espresso come percentuale della deformazione inizialmente imposta:
Compression set (%) = (altezza iniziale − altezza dopo il recupero) / (altezza iniziale − altezza sotto compressione) × 100
In termini teorici, un valore pari allo 0% corrisponde a un recupero completo della deformazione applicata. Avvicinandosi al 100%, il materiale mantiene invece una quota sempre maggiore della deformazione subita e perde progressivamente la propria capacità di recupero.
È importante osservare che un valore di compression set ha significato soltanto se vengono considerate anche le condizioni con cui è stato ottenuto.
Confrontare, per esempio, due valori misurati a temperature, tempi di esposizione o percentuali di compressione differenti può portare a conclusioni poco affidabili. Anche la durata del test modifica il risultato: una prova breve e una prova prolungata non descrivono necessariamente lo stesso comportamento del materiale.
Perché il recupero elastico è fondamentale per la tenuta
Una guarnizione statica funziona perché viene deformata all’interno della sede e sviluppa una forza di contatto contro le superfici da sigillare.
Non è quindi sufficiente che il componente occupi fisicamente lo spazio disponibile.
Deve continuare a mantenere una condizione di contatto efficace anche dopo ore, mesi o anni di esercizio.
Se l’elastomero accumula deformazione permanente, la sua capacità di recuperare diminuisce. Di conseguenza, la guarnizione può adattarsi sempre meno alle variazioni dimensionali della sede, alle dilatazioni termiche, alle vibrazioni o alle variazioni delle condizioni operative.
Il risultato può essere una progressiva riduzione dell’efficacia della tenuta.
Il fenomeno è particolarmente critico perché non sempre produce un cedimento immediato. Una guarnizione può funzionare correttamente durante l’avviamento dell’impianto e iniziare a mostrare micro-perdite soltanto dopo un periodo prolungato.
Per questo motivo, quando una perdita compare dopo un certo tempo di esercizio, sostituire semplicemente il componente con una guarnizione identica può non risolvere la causa del problema.
Temperatura e tempo modificano il comportamento dell’elastomero
Il compression set è fortemente dipendente dalla temperatura.
A temperature elevate aumentano i fenomeni di invecchiamento e possono diventare più importanti le modificazioni chimiche della struttura dell’elastomero. La ISO 815-1 evidenzia infatti come, alle temperature più alte, le trasformazioni chimiche assumano un peso crescente nella deformazione permanente.
Questo significa che un materiale con un comportamento adeguato a temperatura ambiente può presentare prestazioni molto differenti quando viene utilizzato vicino al proprio limite termico o rimane esposto al calore per lunghi periodi.
Anche il tempo è determinante.
Una valutazione effettuata dopo poche ore non permette automaticamente di prevedere il comportamento dopo migliaia di ore di servizio. Proprio per questo, nella valutazione di applicazioni critiche, è necessario leggere i dati del materiale considerando durata prevista, temperatura continua, eventuali picchi e condizioni reali di esercizio.
La temperatura massima riportata per una famiglia di elastomeri, da sola, non è quindi sufficiente per definire la durata di una guarnizione.
Materiale, mescola e compression set
NBR, HNBR, EPDM, FKM, VMQ, FFKM e le altre famiglie di elastomeri presentano comportamenti differenti, ma anche due mescole appartenenti alla stessa famiglia possono avere prestazioni diverse.
Il comportamento dipende infatti non soltanto dal polimero di base, ma anche dalla formulazione della mescola, dal sistema di vulcanizzazione, dagli additivi, dalla durezza, dal processo produttivo e dalle condizioni nelle quali il materiale viene utilizzato.
Per questo motivo, non è corretto associare un determinato valore di compression set in modo assoluto a un’intera famiglia di materiali.
Un FKM, per esempio, può essere valutato per applicazioni caratterizzate da temperature elevate o particolari esigenze chimiche, mentre un NBR può risultare perfettamente adeguato in condizioni meno severe. La scelta deve però sempre considerare la specifica mescola e il reale profilo operativo dell’applicazione.
Utilizzare un materiale più performante sulla carta non garantisce automaticamente una maggiore durata se geometria, compressione, fluido o condizioni di montaggio non sono coerenti con la soluzione scelta.
Anche il fluido e la temperatura possono modificare il risultato
La guarnizione non lavora normalmente in aria.
Olio, carburanti, gas, acqua, vapore, detergenti, fluidi di processo e sostanze chimiche possono modificare il comportamento dell’elastomero nel tempo.
L’interazione con il fluido può provocare rigonfiamento, restringimento, variazioni di durezza o modificazioni delle proprietà meccaniche. Gli effetti possono diventare ancora più importanti aumentando la temperatura. Per questo, i valori ottenuti in una prova in aria non descrivono necessariamente in modo completo il comportamento della guarnizione all’interno dell’applicazione reale.
Anche la temperatura, infatti, influenza direttamente la risposta del materiale. A temperature elevate l’elastomero può diventare più morbido e deformabile, facilitando inizialmente l’adattamento alle superfici, ma aumentando anche il rischio di estrusione, rilassamento, invecchiamento accelerato e perdita delle proprietà meccaniche. Il calore può inoltre intensificare le reazioni con il fluido, accelerando fenomeni di rigonfiamento, degradazione o variazione della durezza.
A basse temperature, invece, il materiale tende generalmente a irrigidirsi e a perdere elasticità. La guarnizione può quindi seguire con maggiore difficoltà i movimenti, le irregolarità o le variazioni dimensionali delle superfici. In condizioni particolarmente fredde, la riduzione del recupero elastico può compromettere il contatto e favorire perdite, soprattutto durante l’avviamento o dopo periodi di fermo. Anche i cicli ripetuti tra basse e alte temperature possono generare sollecitazioni aggiuntive, dovute alla diversa dilatazione termica tra guarnizione, alloggiamento e componenti accoppiati.
In particolare, la combinazione tra perdita di recupero elastico e restringimento del materiale può diventare critica per la continuità della tenuta, perché entrambi i fenomeni possono contribuire alla riduzione del contatto con le superfici. Allo stesso modo, un rigonfiamento eccessivo può aumentare l’attrito, ostacolare il movimento o favorire danni durante il montaggio e il funzionamento.
Anche in questo caso, il dato di laboratorio deve quindi essere interpretato all’interno del sistema, considerando il fluido, la temperatura di esercizio, i picchi termici, la durata dell’esposizione e le condizioni reali di pressione e movimento.
Compressione della guarnizione e geometria della sede
Il compression set non è soltanto un problema di scelta del materiale.
La geometria della sede determina quanto la guarnizione viene compressa durante il montaggio. Una compressione non coerente può modificare il comportamento del componente e creare condizioni operative diverse da quelle considerate nella selezione iniziale.
Una compressione insufficiente può non generare la pressione di contatto necessaria. Al contrario, una deformazione eccessiva può aumentare le sollecitazioni sul materiale e interferire con il corretto comportamento della tenuta.
Per questo motivo, diametro della sezione, profondità e larghezza della sede, tolleranze, condizioni delle superfici e percentuale di schiacciamento devono essere considerate insieme.
Cambiare mescola senza verificare questi elementi può semplicemente spostare il problema.
Compression set e stress relaxation non sono la stessa cosa
Nell’analisi avanzata delle guarnizioni è utile distinguere il compression set dalla compression stress relaxation.
Il compression set valuta principalmente quanto il materiale riesce a recuperare dimensionalmente dopo essere stato liberato dalla compressione.
La stress relaxation considera invece la riduzione della forza che un elastomero compresso esercita nel tempo mantenendo costante la deformazione. La ISO 3384-1 definisce specifiche procedure proprio per misurare la diminuzione della controforza sviluppata da un materiale mantenuto sotto compressione.
I due fenomeni sono collegati, ma non sono equivalenti.
Una guarnizione deve infatti non soltanto recuperare dimensionalmente, ma anche continuare a esercitare una forza sufficiente sulle superfici di tenuta.
Per applicazioni particolarmente critiche, limitarsi a un unico parametro può quindi non essere sufficiente per prevedere l’intero comportamento del sistema.
Quando il compression set diventa un problema di durata
Il compression set assume particolare importanza nelle applicazioni in cui la guarnizione rimane compressa per tempi molto lunghi, soprattutto in presenza di temperature elevate o condizioni operative severe.
Alcuni segnali possono suggerire la necessità di approfondire questo aspetto:
la tenuta funziona correttamente dopo il montaggio ma perde dopo un determinato periodo;
sostituzioni periodiche mostrano componenti appiattiti o con recupero limitato;
il problema aumenta con la temperatura;
dopo uno smontaggio, l’O-Ring conserva chiaramente la forma della sede;
una sostituzione con lo stesso materiale riproduce il problema dopo un intervallo simile;
le perdite compaiono soprattutto dopo cicli termici, arresti o riavvii.
La presenza di uno di questi elementi non dimostra automaticamente che il compression set sia la causa del guasto. Indica però che il comportamento elastico nel tempo deve entrare nell’analisi insieme a materiale, sede, compatibilità chimica, pressione e condizioni operative.
Il problem solving deve partire dall’applicazione reale
Quando una guarnizione manifesta una perdita progressiva di prestazione, la domanda non dovrebbe essere semplicemente:
“Quale materiale ha il compression set più basso?”
La domanda corretta è:
“Quale combinazione di materiale, mescola, geometria e condizioni di lavoro permette di mantenere la tenuta richiesta per la durata prevista?”
La differenza è sostanziale.
Un valore ottenuto in laboratorio è uno strumento utile per confrontare materiali e mescole, ma non rappresenta da solo una previsione automatica della vita utile della guarnizione.
Temperatura reale, durata dell’esposizione, fluido, pressione, geometria della sede, compressione, cicli termici, tolleranze e modalità di montaggio devono essere valutati insieme.
È questo passaggio che trasforma un dato tecnico in una decisione applicativa.
L’approccio Tecnonext alla valutazione delle guarnizioni
Tecnonext supporta aziende, uffici tecnici e responsabili acquisti nella selezione di guarnizioni e materiali per applicazioni industriali, anche quando il problema riguarda perdite progressive, riduzione della durata o comportamento non stabile nel tempo.
L’analisi parte dalle condizioni operative reali: materiale attualmente utilizzato, fluido, temperatura minima e massima, pressione, tipo di applicazione, geometria della sede, compressione, cicli di lavoro, durata attesa ed eventuali modalità con cui si manifesta il problema.
L’obiettivo non è individuare semplicemente una mescola con valori nominali migliori, ma comprendere quali fattori stanno limitando la prestazione della tenuta e valutare una soluzione coerente con l’intero sistema.
Il compression set è quindi un parametro importante, ma deve essere inserito in una valutazione più ampia che consideri contemporaneamente materiale, geometria e condizioni operative.
Per un confronto tecnico, una valutazione applicativa o per analizzare una criticità legata alla durata delle guarnizioni, è possibile contattare Tecnonext.
035 059 0010
Via Rudello, 11, 24067 Sarnico BG
FAQ – Compression set e guarnizioni
Che cosa significa compression set in una guarnizione?
Il compression set indica la deformazione permanente che un materiale elastomerico mantiene dopo essere stato compresso per un determinato periodo e successivamente liberato dal carico. Un valore elevato indica generalmente una minore capacità di recuperare la deformazione subita.
Un compression set basso significa sempre che la guarnizione durerà di più?
Non necessariamente. Il compression set è un parametro importante, ma la durata dipende anche da temperatura, fluido, pressione, geometria della sede, compressione, mescola, cicli operativi e modalità di montaggio.
Perché una guarnizione può perdere solo dopo alcuni mesi?
Una delle possibili cause è la progressiva riduzione della capacità elastica del materiale. Con il tempo, la pressione di contatto può diminuire e rendere la tenuta meno efficace. Compression set, invecchiamento, compatibilità chimica e condizioni operative devono essere analizzati insieme.
Compression set e stress relaxation sono la stessa cosa?
No. Il compression set riguarda il recupero dimensionale del materiale dopo la compressione, mentre la stress relaxation riguarda la riduzione nel tempo della forza esercitata dal materiale mantenuto sotto deformazione. Entrambi possono essere rilevanti per valutare il comportamento di una guarnizione.
